礦物質絕緣電纜國家標準

礦物質絕緣電纜分類

1、剛性防火電纜。國內型號名稱為BTTZ(Q)銅芯銅護套電纜，結構上以銅棒做導線芯、氧化鎂填充物做絕緣、銅管做護套，經過多次高溫拉拔制成。銅芯銅護套電纜于1896年為瑞士人發明，具有載流量大的特點，但鑒于當時的技術條件，產品結構存在歷史的局限性。

2、柔性防火電纜。國內型號名稱為BBTRZ(Q)柔性礦物絕緣防火電纜，結構上以韌煉銅絞線作為導線，以無機礦物合金云母帶與礦物化合物作為絕緣與護套。柔性礦物絕緣防火電纜，于 1984年為瑞士斯圖特公司發明，不僅秉承了BTTZ電纜的防火、大載流量特性，同時對BTTZ電纜結構上的先天不足做了重大改進。

3、其他過渡性防火電纜。介于以上兩種礦物電纜之間，國內陸續研制出YTTW、BTLY、HFTGB等過渡性的金屬外護套、銅絞線結構的柔性防火電纜，準柔性或稱半柔性的防火電纜，但是國際上未出現這些結構，《中國消防手冊》也未納入這些產品。

礦物質絕緣電纜也稱防火電纜，主要適用于高層建筑和特殊場所;礦物質絕緣電纜正常工作溫度為250℃,在950℃-1000℃時可持續供電3小時，為消防救援和逃生爭取了更多時間。

礦物質絕緣電纜型號包括BTTZ、YTTW(RTTZ)、NG-A(BTLY)、BBTRZ等，其中BTTZ電纜25平方以上都是單芯的，其他型號規格按照一般電纜正常生產。

礦物質絕緣電纜國家標準

1、BTTZ電纜：標準號GB/T13033《額定電壓750V及以下礦物絕緣電纜及終端》

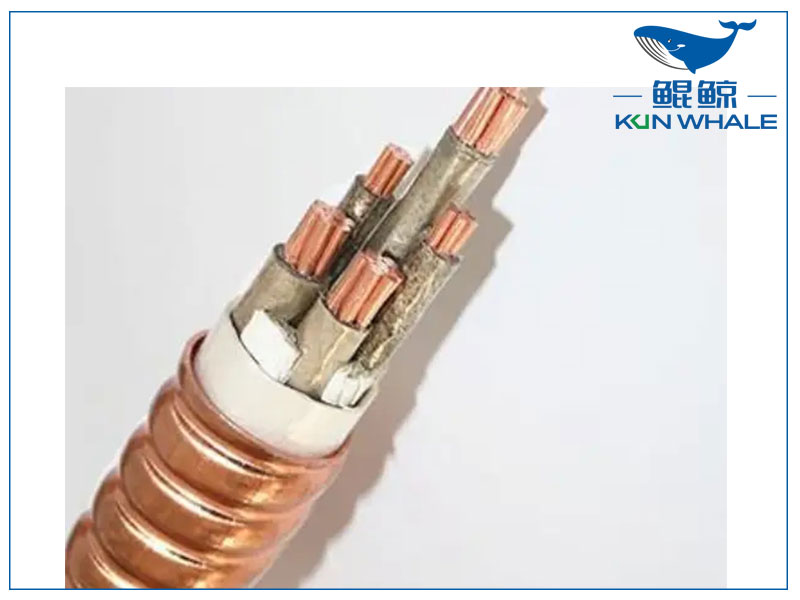

2、YTTW電纜(RTTZ)：GB/T 34926-2017《額定電壓0.6/1kV及以下云母帶礦物絕緣波紋銅護套電纜及終端》

NG-A(BTLY)和BBTRZ執行企業標準和國際標準(英標BS6287CWZ)
