電線電纜制造各工序質量檢查要點

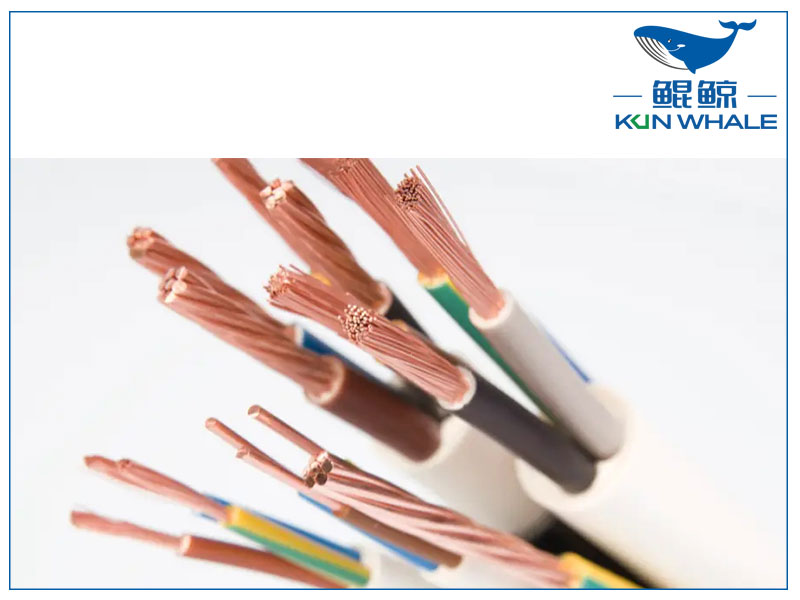

1、 絞線工序

1.1 上線前進行單線直徑檢查，單線直徑偏差必須在工藝規定范圍之內；

1.2檢查單線外觀質量，應光潔、無油污、無嚴重機械損傷，銅線無嚴重氧化；

1.2 檢查所選的壓輪、木模、鋼模，應符合工藝規定；

1.4檢查絞合單線根數、排列方式、絞合節距、絞合方向，應符合工藝規定；

1.5檢查絞合緊壓線芯的幾何尺寸，應符合工藝規定；

1.6 檢查線芯外觀質量，應緊實圓整，無能損傷絕緣層的毛刺、銳邊，無凸起和斷裂的單線；

1.7檢查單線接頭，要求必須焊接，兩個接頭之間的距離應不小于300mm；

1.8檢查排線質量，要求平整，無交叉、無壓摞。

2、絕緣工序

2.1 檢查所選模具是否符合工藝規定；

2.2 檢查絕緣層厚度，六點平均值及最薄點應符合工藝規定；

2.3 檢查絕緣線芯識別標志，要求著色標志色澤分明；數字標志清晰、耐磨；成品電纜標識字跡清晰、連續，內容符合工藝及計劃要求；

2.4檢查絕緣層質量，要求塑化良好，外觀光滑，無目力可見的氣泡、雜質、裂紋；

2.5檢查擠包質量，要求絕緣層緊密擠包在導體上，不允許有壓扁、碰傷、鼓包、松套、起褶現象；

2.6檢查火花試驗執行情況，要求所有絕緣線芯必須經過火花試驗，所加試驗電壓應符合工藝規定；

2.7經火花試驗擊穿的絕緣線芯必須要復繞、修復，并重新進行火花試驗，否則一律不準下流。

2.8檢查排線質量，要求平整，無交叉、壓摞。

3、交聯工序

3.1檢查所選模具是否符合工藝規定；

3.2檢查內、外半導體的厚度，其最薄點應符合工藝規定；3.3檢查絕緣厚度，要求每軸電纜都要檢查，其平均值和最薄點應符合工藝規定；

3.4 每軸電纜都要進行交聯度試驗，試驗結果應符合工藝規定；

3.5檢查絕緣層外觀質量，要求表面平整，無竹節，無氣泡和雜質；

3.6 檢查外半導體表面質量，要求光滑、平整，無雜質、皺紋、擦傷痕跡。

3.7 檢查排線質量，要求平整，無交叉、壓摞。

4、屏蔽工序

4.1檢查銅帶繞包層數、方向、重疊率，應符合工藝規定；4.2 檢查繞包質量，要求平整、緊實，不得有褶皺、卷邊、漏包、碰傷缺陷；

4.3檢查銅帶焊接質量，要求銅帶接頭必須焊接；

4.4 檢查排線質量，要求平整，無交叉、壓摞。

5 、成纜工序

5.1 檢查成纜絕緣線芯的排列、節距、方向，應符合工藝規定；

5.2

檢查繞包帶規格尺寸、層數、繞包方式，應符合工藝規定；5.3檢查成纜后外觀質量，要求繞包帶緊實，無打折、破損、漏包現象；填充應飽滿，電纜外觀圓整，不圓度符合工藝規定。

5.4 檢查排線質量，要求平整，無交叉、壓摞。

6、隔離套

6.1檢查所選模具是否符合工藝規定；

6.2 檢查隔離套厚度，最薄點應符合工藝規定；

6.3檢查隔離套外觀質量，要求圓整，不得有松套、鼓包、漏包現象；

6.4檢查排線質量，要求平整，無交叉、壓摞。

7、裝鎧工序

7.1 檢查鋼帶規格尺寸、層數、繞包方向、繞包間隙，應符合工藝規定；

7.2檢查鋼帶焊接質量，要求鋼帶接頭必須焊接，接頭處應平整、牢固，不得有毛刺、翹邊、洞眼；

7.3 檢查繞包質量，要求圓整、緊實，不得有漏包現象；

7.4 檢查排線質量，要求平整，無交叉、壓摞。

8、外護套

8.1檢查所選模具是否符合工藝規定；

8.2 檢查護套厚度，最薄點應符合工藝規定；

8.3檢查護層質量，不得有塑化不良、燒焦、氣泡、雜質；8.4 檢查護套后外觀，要求護層緊密地?cái)D包在纜芯上，表面圓整、光滑，不得有壓扁、松套、鼓包、漏包、劃傷現象；8.5檢查電纜識別標志，要求字跡清晰、連續，內容符合工藝及計劃要求；

8.6檢查火花試驗執行情況，要求鎧裝電纜外護套必須經過火花試驗，試驗電壓符合工藝規定；

8.7 檢查排線質量，要求平整，無交叉、壓摞。
