13分鐘教您掌握電纜施工5要點

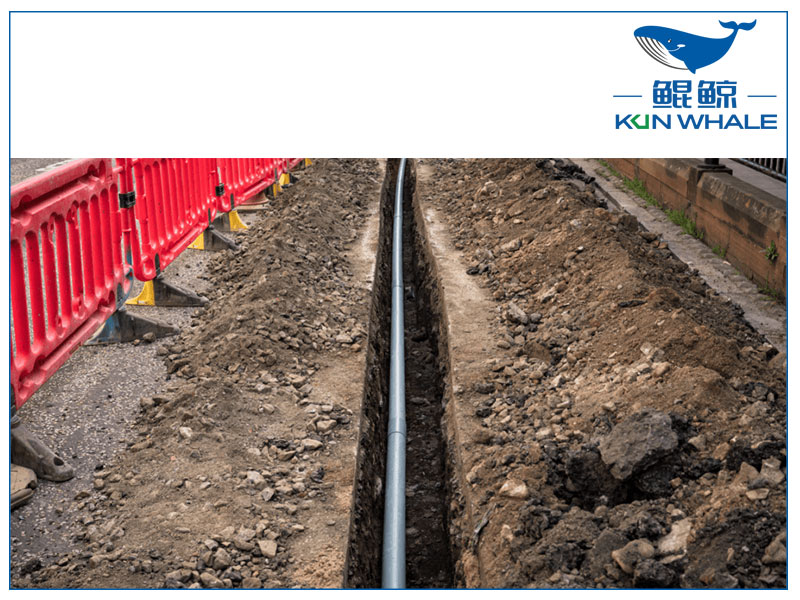

電纜一般分電力電纜和控制電纜兩種，其基本特點是：一般埋設在地下，不易受外界的破壞及環境的影響，運行比較可靠，同時通過居民區無高壓危險。電纜線路節約用地，美化市容，便于管理，日常維修量小。但也存在施工復雜，價格較高，施工期長，敷設后不易更改，不易加分支線，不易發現故障，檢修技術復雜的不利影響。

施工中電纜選型原則：

1、電力電纜：主傳動整流變壓器二次側電壓1.1kV、電機端電壓1.65kV,電力電纜采用ZR-YJV-1.8/3kV 3x185；2、動力電纜：0.4、0.66、0.69kV電機及380/220V配電回路動力電纜的選型應符合以下規定：

回路電流不小于100A的動力電纜采用ZR-YJV-0.6/1kV，規格有3x240+2x120、3x240+120、3x185+2x95、3x185+95；3x120+2x70、3x120+70；3x95+2x50、3x95+50、3x50+2x25、3x50+25、3x35+2x16、3x35+16；回路電流小于100A的動力電纜采用ZR-VV-0.6/1kV, 規格有3x35+2x16、3x35+16、3x25+2x16、3x25+16、5x16、4x16、5x10、4x10、5x6、4x6、5x4、4x4、5x2.5、4x2.5；

3、控制電纜：控制電纜選用ZR-KVV(P)-450/750V電纜,其規格除部分電源線選用2.5m2、電流線4m2、電纜外,其余控制電纜選用1.5m2電纜、電纜芯數選用5、8、10、14、19芯；計算機用屏蔽電纜采用DJYPVP（組屏蔽加總屏蔽電纜），規格有：2x2x1.0、4x2x1.0、8x2x1.0.

4、PE線的規定：本工程低壓系統接地方式采用TN-C-S，動力電纜應考慮PE線，交流電機定子選用四芯電纜.

相線截面S，相線截面16，相線截面S≥35 mm2，PE線采用一半；

5、噪聲等級:0~24VDC及4~20mA模擬量信號 1級24V控制線路: 2級50~220V控制線路: 3級1000V及以下動力回路: 4級1000V以上電力回路: 4S級室外電纜施工需要資質嗎?需要：安全生產許可證、相應等級的建設管理處頒發的 專業承裝/修/試資質證書。具體要根據實際的電壓等級、容量、線路長度等來決定要求的資質等級?？偝邪鼏挝豢梢詻]有鋼結構專業資質，可以將工程分包給有專業資質的（二級鋼結構以上）鋼結構分包，也可以自己施工（不需要有專業資質）；但是總承包二級資質，只能承接五倍于他的注冊資質的造價以內的工程，如果說注冊資金兩千萬，那么他就不能承接一個億以內的工程，所以要看注冊資金與工程總造價的比例，滿足就可以。
