纜索截面的一般原則。
為保證供電安全、經濟、技術合理,導線截面應按照以下原則確定:
(1)根據允許長時的負載電流來選擇導線截面。在長時間大負荷下,導線不會過熱,也就是不超過導線長時允許的溫度。
(2)根據允許電壓損失來選擇導線截面。給受電方施加足夠的電壓以保證供電質量。
(3)根據經濟電流密度選取導線截面。因此,可以降低每年的輸電線運行費用,以實現經濟供電。
(4)根據機械強度選取導線截面。運行或安裝過程中,應避免斷線,或因壓花損壞電源,保證供電安全運行。
(5)根據短路熱穩定性條件選擇導線截面。導體在經過短路電流時不會超過它的允許短時間的溫度。
電線電纜截面的選擇。

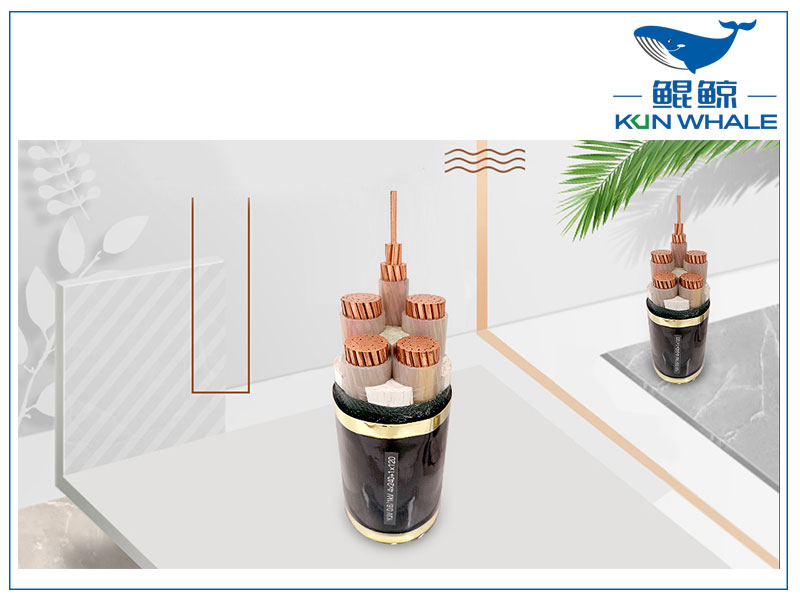

(1)低壓電纜的選型。
對負載電流大、線路長的干線電纜,失壓是主要矛盾,應按正常工作時的容許電壓損失對其進行初選。對頻繁移動的橡膠套索分支,其截面應按機械強度先選擇。對電流雖大,但線路較短,且不頻繁移動的電纜,應采用長時允許電流對其截面進行初選。初步選擇的電纜截面尺寸也應根據其他條件加以檢驗。由于低壓電網短路電流較小,保護裝置一般是瞬間動作,因此短路時熱穩定性一般都能滿足要求,可以不需要考慮。但采用熔斷器保護時,熔體的額定電流應與電纜的截面配合,否則將導致電纜過熱。如果是主干電纜,則不需要進行機械強度校驗。在低電壓電纜截面時,一般不選用經濟電流密度。由于低電壓線短,年用時少,對供電的經濟影響不大。

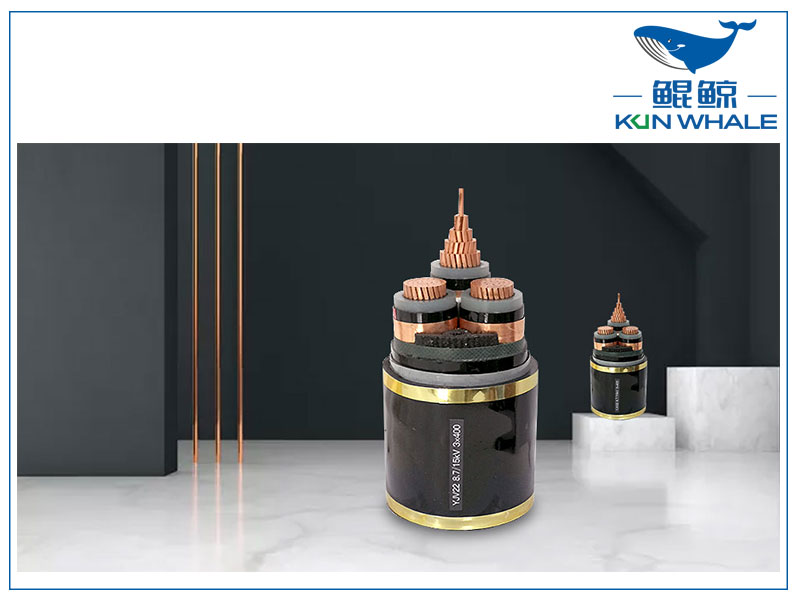

(2)高壓電纜截面的選取。
因?yàn)殡娎|的散熱性較差,高壓線路短路電流又很大,所以在短時間內短路電流通過時,會使電纜芯線的溫度超過其絕緣材料允許的短期溫度,從而受損。因此,高電壓電纜必須考慮短路熱穩定性。通常高壓電纜的截面按經濟電流密度選擇,長允許電流,允許電壓損耗,短路時熱穩定狀態的檢查。由于高壓電纜由于不頻繁移動,且多為鎧裝電纜,其自身的機械強度較高,因此高壓電纜無需校驗機械強度。
選擇低壓電纜主芯線截面。
在低電壓下,電纜的主芯線截面應滿足下列條件:
(1)正常工作時,電纜芯線的實際溫度不能超過電纜長時允許的溫度,因此應流過電纜較大長度時的工作電流不能超過其允許持續電流。
(2)正常工作時,供電網所有電動機的端電壓均為額定電壓的95%~105%,對于極遠的個別電機,允許偏移8%—10%。
(3)距離遠,大功率電機在重負荷時應能正常起動,且起動機有足夠的吸持電壓。
(4)選擇的電纜截面必須符合機械強度要求。
選擇高壓電纜主芯線截面。
(1)選用以經濟電流密度為單位的電纜截面,對于輸送容量大、年較大負荷利用小時數高的高壓電纜,尤其要根據經濟電流密度對電纜截面進行經濟電流密度計算。
(2)用較大的持續負載電流校驗電纜截面.如果給一個設備供電,可以根據設備的額定電流校驗電纜截面.
(3)對當系統以較大方式運行時出現的三相短路電流進行校驗,一般子纜優端(即饋出變所母線)選擇短路點。井下主變電站饋出線截面較小,如采用鋁芯電纜時,應不小于50mm2;
(4)在正常負荷和有進綜采工作面電纜出現故障時,應由校驗電纜失壓。
(5)用于接通變電所的電纜固定敷設的高壓電纜型號,應采用監視式屏蔽橡膠電纜。
